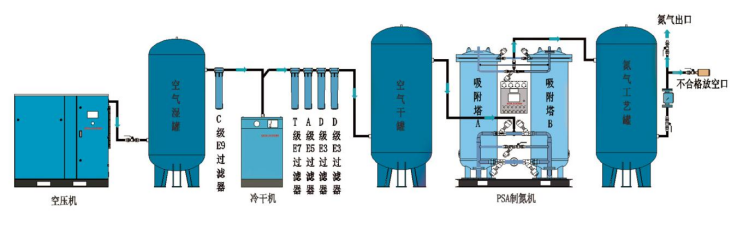

PSA 制氮系统工艺流程

系统一：空压系统

空气压缩机将原料空气压缩成 0.8MPa 的高压空气,送入空气缓冲罐稳压。

系统二：净化系统

稳压后的压缩空气先经 C 级过滤器除去大部分油、水、尘埃后，经冷冻式干燥机进行冷冻脱水，使压缩空气露点在 2-10℃，除去大量水分；经 T/A/A  级过滤器进一步除去油、水、尘埃，使含油量≤0.01ppm,含尘量≤0.01μm,经 H 级活性炭过滤器除去酸、碱性等有害气体及微油雾使含油量≤0.001ppm。

系统三：氮氧分离系统

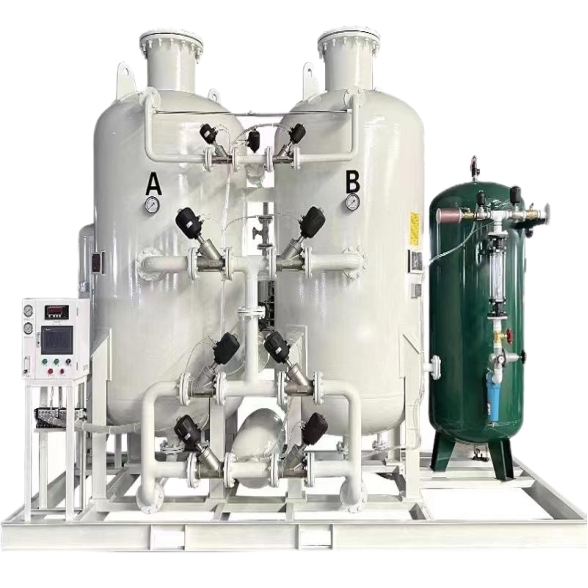

洁净的压缩空气先进入空气工艺罐，再经管道由填充碳分子筛的变压吸附制氮机底部进入，气流经特殊结构的气流均分扩散器扩散以后，均匀进入吸附塔，进行氧氮吸附分离，然后从吸附塔顶部产出氮气，送入氮气工艺罐储存；而少量成品氮气进入再生塔对碳分子筛进行吹洗，脱除所吸附的杂质（主要为氧气）实现再生。两只吸附塔交替循环操作， 连续送入原料空气，连续生产氮气。

系统四：氮气缓冲系统

氮气缓冲罐用于均衡从氧氮分离系统分离出来的氮气的压力和氧含量，保证连续稳定供给氮气。同时，在吸附塔进行工作切换后，它将本身的部分气体回充吸附塔，一方面帮助吸附塔升压，另外也起到保护床层的作用，在设备工作过程中起到极重要的工艺辅助作用。
